变频电动机定子大修工艺要点

发布日期:2018-04-25 作者: 点击:

变频电动机定子大修工艺要点

电机范围:额定电压660V以下,功率200KW以下。

一、导线及绕线要点

1、使用变频电机专用电磁线。

2、绕线时,为减少尖端放电,采用端部为圆模的绕线模。

二、槽内绝缘

1、对地绝缘:一层NMN(0.2mm---0.4mm,一般容量大选用厚一些的)、一层聚酰亚胺薄膜(0.05mm)。

2、层间绝缘:一层NMN,厚度与槽底相同。

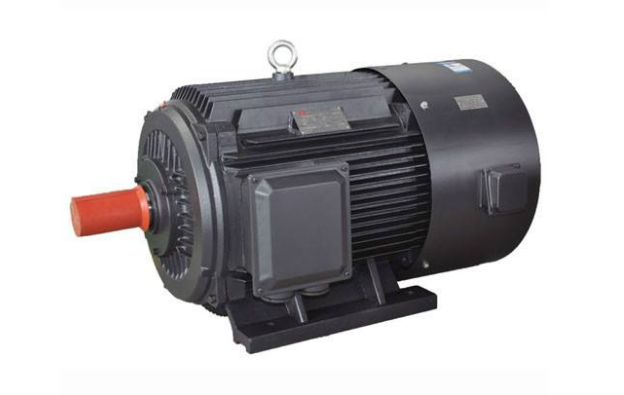

变频电动机

三、下线、接线工艺要点

下线工艺与一般普通电机基本一样,只是有以下几点需要注意:

1、下线时,要确定绕组接线时每相的首匝与末匝,按下述方法加强绝缘。每相线圈的首匝和尾匝绝缘加强,槽内垫一层聚酰亚胺薄膜与槽内其它线匝分开,端部首匝和尾匝穿环氧漆布管、环氧漆布管长度与槽内加强绝缘的聚酰亚胺薄膜搭接,搭接长度大于10mm。

2、端部引出线穿环氧漆布管,与槽绝缘搭接,搭接长度大于10mm。

3、端部相间垫两层NMN。

4、端部线圈使用聚酯纤维热缩带包扎,每槽一道。

四、浸漆工艺

真空压力浸漆两次。
